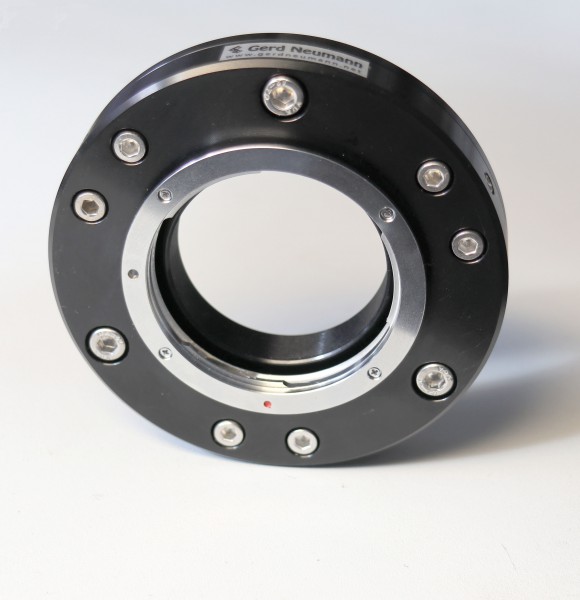

CTU / Neigeflansch M48 - Canon EOS von G. Neumann jr.

Seitdem die Sensoren in den CCD-Kameras immer größer werden, ist es schwer, die Kamera senkrecht zur optischen Achse und parallel zur Fokalebene auszurichten. Gerade bei preiswerten Geräten ist der Okularauszug häufig "windschief" montiert, die Steckhülse klappert oder ein Adapter ist krumm: Die Folge, der Chip der Kamera sitzt nicht rechtwinklig zur optischen Achse und Teile des Bildes werden unscharf oder es entstehen Newtonringe.

Vorteile der CTU

Die CTU hilft hier weiter: Im Gegensatz zu Neige-Adaptern von anderen Herstellern ist mit der CTU eine extrem feinfühlige Justage möglich. Andere Neige-Adapter verwenden in der Regel drei Paare Zug-/Druckschrauben im Winkel von 120°. Diese Schrauben sind viel zu grob und ermöglichen keine feinfühlige Justage! Ein Großteil der Verstellung wird in diesen Konstruktionen durch die elastische oder gar plastische Deformation der Bauteile erreicht, eine feinfühlige und reproduzierbare Justage ist damit nicht möglich.

Mechanischer Aufbau

Das Herzstück der CTU sind hingegen drei Schrauben, die radial auf eine keglige Fläche drücken. Über diese drei Schrauben kann die Neigung der Kamera sehr genau und reproduzierbar justiert werden. Eine Umdrehung vergrößert den Abstand um 0,2mm. Der gesamte Hub beträgt nur 1mm. Drei Pakete Tellerfedern halten die Kamera sicher in Position und nur beim Einsatz von wirklich schweren Kameras kann die CTU zusätzlich mit sechs Schrauben fixiert werden.

Die Neigung kann jederzeit von außen eingestellt werden, ohne dass dazu die Kamera vom Teleskop genommen werden muss.

Die CTU-EOS hat auf der einen Seite das M48x0,75-Anschlussgewinde und auf der anderen Seite das Canon EOS-Bajonett. Sie können so Ihre Objektive mit Canon-Bajonett an Ihrer CCD-Kamera verwenden und die Bildebene sauber justieren!

Lieferumfang

• 1 CTU/Neigeflansch M48 - Canon EOS
