TS Photoline 3" Vollformat 0.8x Korrektor für APO Refraktor-Teleskope

Der Korrektor ist für alle Refraktoren mit 2-Element und 3-Element-Objektiven ab 102mm Öffnung geeignet, die mit großen Okularauszügen ausgestattet sind. Das teleskopseitige Anschlussgewinde ist ein M92x1 Außengewinde. Adapter auf andere Gewinde, wie z.B. M68x1 sind erhältlich. Der Flattener korrieriert das Bildfeld und sorgt für eine gleichmäßige Abbildung bis zum Rand. Die Brennweite wird um den Faktor 0,8x reduziert und das Öffnungsverhältnis entsprechend verbessert.

Stellen Sie den Korrektor individuell auf Ihre Kamera und Ihren Refraktor ein - ohne zusätzliche Adapter

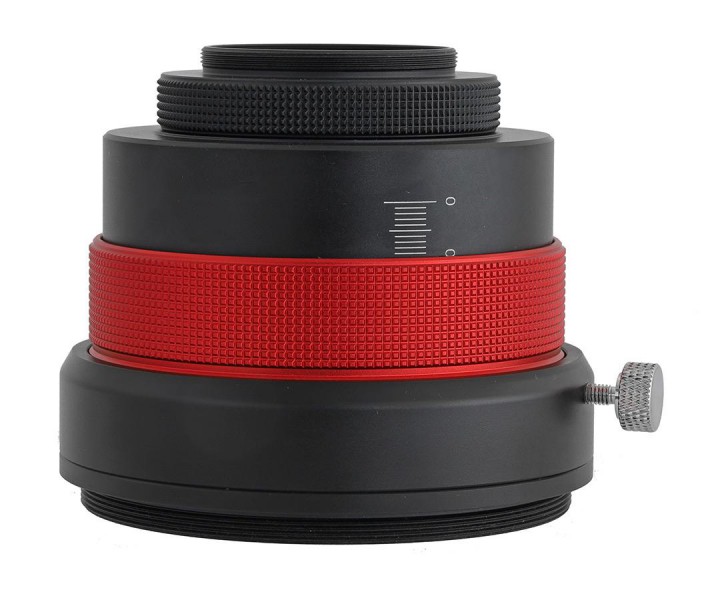

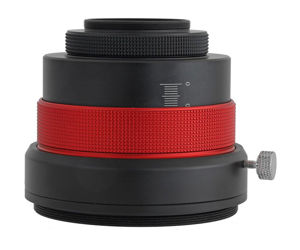

Ein wesentlicher Bestandteil des Korrektors ist eine integrierte Feinverstellung. Durch Drehen des Rändelringes am Korrektor können Sie den Abstand zum Sensor auf Bruchteile eines Millimeters genau einstellen. Sobald sie den gewünschten Abstand erreicht haben, fixieren Sie diesen mit der Klemmschraube. So können Sie mit angeschlossener Kamera über Testaufnahmen den optimalen Abstand ermitteln, ohne zusätzliche Adapter und Abstimmringe. Die Kamera verdreht sich bei der Feineinstellung nicht.

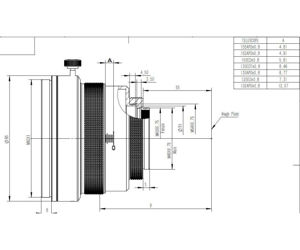

Folgende Einstellungen von der innersten Position der Verstellung bis zum Sensor sind empfehlenswert:

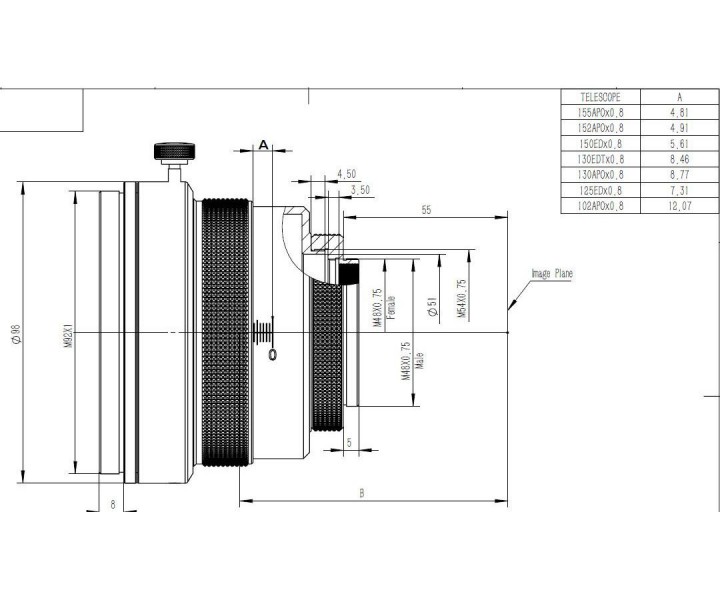

• TSCFAPO102 - 102 mm f/7 Triplet APO - 67,07 mm
• TSAPO130F7-DEL - 130 mm f/7 Triplet APO - 63,46 mm
• TSCFAPO130 - 130 mm f/7 FPL55 Triplet APO - 63,77 mm
• TSAPO140 - 140 mm f/6,5 Triplet APO - 63 mm
• TSAPO150-37 - 150 mm f/8 2-Element APO - 60,61 mm
• ESPRIT150 - 150 mm f/7 APO - 59,91 mm
• TSAPO155f8 - 155mm f/8 FPL55 Triplet APO - 59,81 mm

Wenn man den M48 Adapter abschraubt, gewinnt man noch 10,5 mm an optischen Weg ab dem M54x0,75 Anschlussgewinde und man verhindert den M48 Engpass.

Anwendungsbeispiel - wie stelle ich den Abstand ein?

Das Einstellen des korrekten Abstandes ist einfach. Man muß nur sein Teleskop kennen und natürlich das Auflagemaß der Kamera mit Zubehör. Das Auflagemaß ist der Abstand vom Anschlussgewinde bis zum Sensor. Ein typisches Auflagemaß ist 55 mm und der Anschluss M48, genau diesen Abstand nehmen wir als Beispiel an einem TSCFAPO130 (130mm f/7 FPL55 Apo).

• Der Arbeitsabstand gemäß Tabelle ist 63,77 mm (ab dem M48 Gewinde)
• Kamera mit Zubehör - Auflagemaß 55 mm mit M48 Anschluss an der Teleskopseite
• Ziehen Sie einfach von den 63,77 mm die 55 mm ab. Es verbleiben 8,77 mm.
• Drehen Sie die Variable Verstellung um 8,77 mm nach Außen und fixieren Sie die Position mit der Stellschraube. Schon sind Sie im optimalen Abstand und können mit der Fotografie beginnen.



Die Anpassung des Korrektors an andere Refraktoren:

Der Korrektor ist für alle Refraktoren mit Okularauszügen ab 3" geeignet. Die Anpassung erfolgt am besten mit Testaufnahmen.

• Stellen Sie die grobe Position anhand ähnlicher Refraktoren ein.
• Machen Sie eine Testaufnahme, meist reicht die grobe Einstellung aus. Stellen Sie optimal in der Mitte scharf.
• Wenn die Randsterne von innen nach außen verzogen sind, dann vergrößern Sie den Abstand zur Kamera etwas mit der Verstellung am Flattener.
• Wenn die Randsterne am Rand sichelförmig verzogen sind, also aussehen, wie eine kurz belichtete Poldrehungsaufnahme, dann verringern Sie den Abstand etwas.

Das können Sie bei montierter Kamera machen, somit bekommen Sie auch bei Ihrem Teleskop den perfekten Abstand für optimale Sterne im Feld.

Adaption des TSRED3 an Ihr Teleskop

Wir empfehlen für diesen Korrektor mindestens einen 3" Okularauszug. So wird garantiert, daß das Auszugrohr keine Vignettierung verursacht. Der Korrektor hat an der Teleskopseite ein M92x1 Außengewinde. Er passt direkt in das entsprechende Innengewinde der TSCF-Apos mit dem 3,7" Auszug, auch in den TS 130mm f/7 Photoline DEL Apo und in den großen 3,7" RPA Auszug passt der Korrektor direkt.

Für andere Teleskope, wie z.B. unseren TSAPO140, Skywatcher ESPRIT und für APOs mit dem M68-Gewindeanschluss am Auszug bieten wir Adapter an.

Lieferumfang:

• 0.8x Korrektor

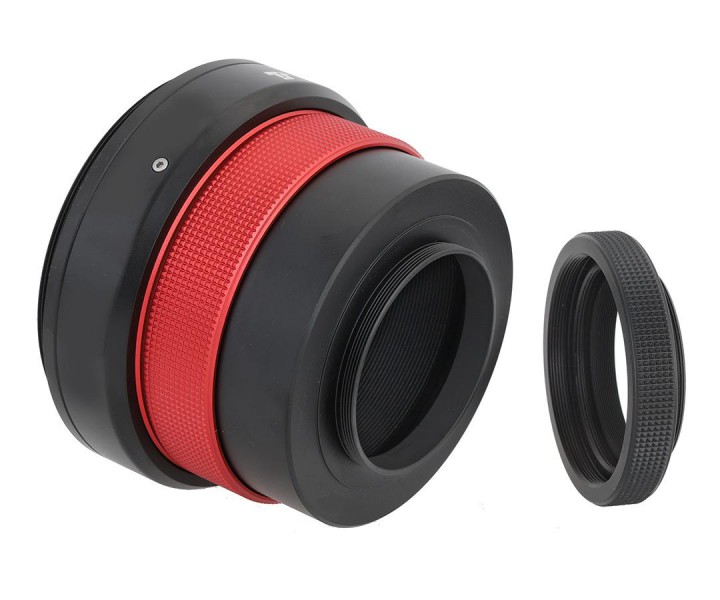

• Adapter vom M54x0,75 auf M48x0,75 Länge 10.5 mm

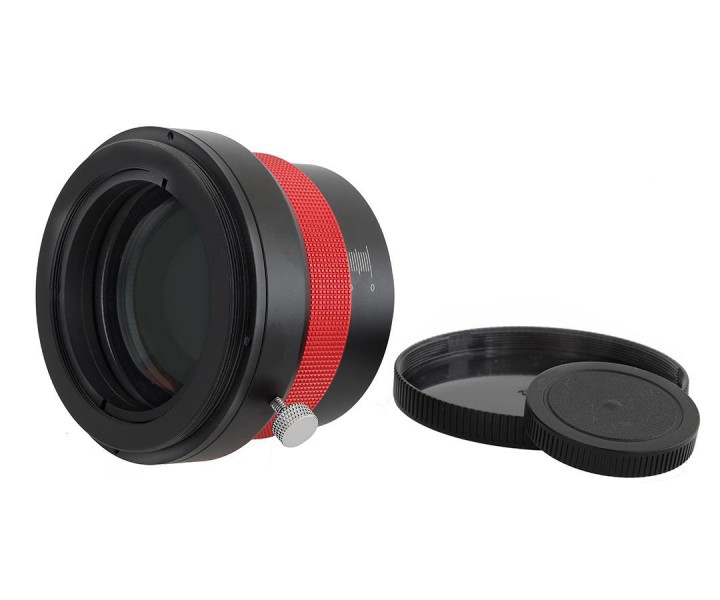

• Staubschutzkappen
