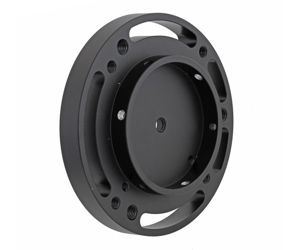

TS Säulenadapter und Stativadapter für iOptron Montierungen und ähnliche
Der Adapter ermöglicht den Anschluss Ihrer Montierung an das TS-Optics Tri-Pier Säulenstativ oder an Selbstbau-Säulen.
So befestigen Sie Ihre Montierung mit diesem Adapter am Säulenstativ oder an der Säule:
- Schrauben Sie den Adapter an der Unterseite der Montierung an. Verwenden Sie die passende Unterlegscheibe mit dem Schlitz, dadurch sitzt die Montierung gut auf, kann aber noch verstellt werden.
- Dann setzen Sie die Montierung mit dem angeschlossenen Adapter auf die Säule oder auf den Säulenansatz des TS-Optics Tri-Pier Säulenstativs. Der Adapter passt in alle Säulen mit 94 mm Innendurchmesser.
- Zur Fixierung bietet der Säulenadapter am Ringansatz auf der Unterseite drei radial angeordnete M6-Innengewinde (Abstand 120° zueinander). Eine axiale Befestigung ist nicht vorgesehen. Als Säule kommt also praktisch nur ein Rohr in Frage.

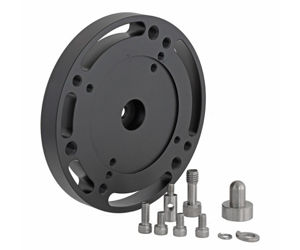

Lieferumfang:
- Montageadapterplatte
- AZ-Montage-Stift
- Verschiedene Schrauben
Produktspezifikation
|
Durchmesser
|
Oben 149mm, unten 93,8mm |
|
Höhe
|
Oben 18mm, unten 14mm |
