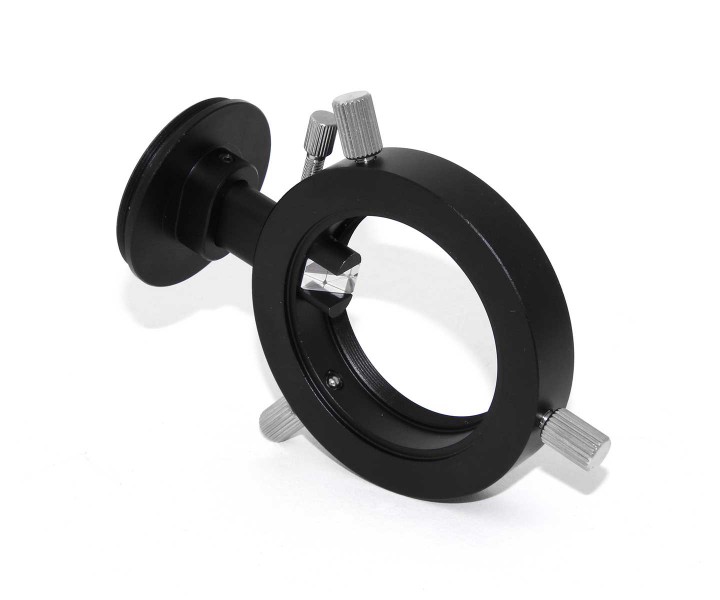

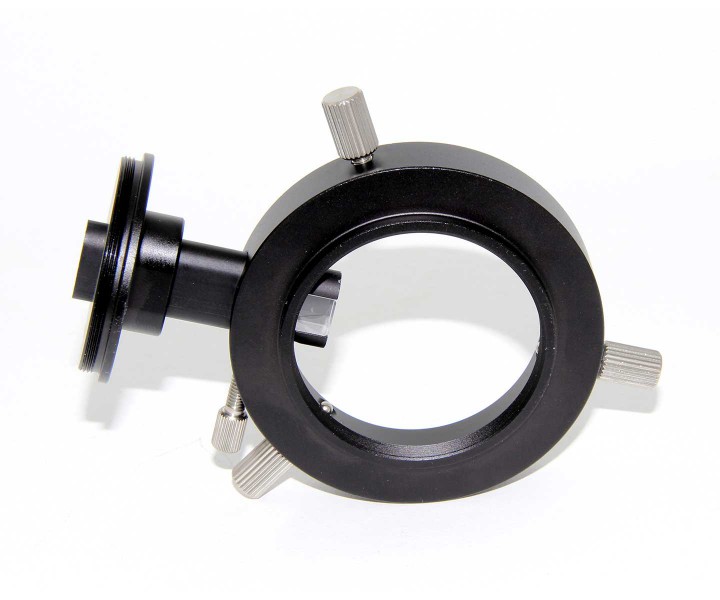

TS Optics Stabiler Off-Axis-Guider mit nur 16 mm Baulänge
Der Off-Axis-Guider ist im T-Ring integriert und benötigt keinen zusätzlichen Weg. Ideale Lösung für Astrofotografie mit Canon EOS DSLR-Kameras.
Der TSOAG16 ist eine Entwicklung von Teleskop Service für alle Astrofotografen, die relativ wenig Platz zwischen Okularauszug und Kamera haben und eine schwere CCD-Kamera oder Vollformat-DSLR-Kamera verwenden. Der TSOAG16 bietet überzeugende Ausstattungsmerkmale.
Die Vorteile und Ausstattungsmerkmale des TSOAG16 im Überblick:- Stabile Bauweise: Das Gehäuse besteht zum Beispiel aus 11 mm dickem Aluminium-Vollmaterial - Platz genug für lange Gewinde für solide Klemmung.
- Kurzbauend: Mit nur 16 mm optischen Weg vom M48-Anschlussgewinde zum Kameraadapter ist der Off-Axis-Guider an fast allen Korrektoren einsetzbar.
- Einfache Scharfstellung des Autoguiders: Der seitliche T2-Ansatz kann ebenfalls verstellt werden, damit gelingt die problemlose Scharfstellung des Autoguiders, ohne den Abstand der Hauptkamera zum Korrektor zu verändern.
- Drei mögliche Positionen der Kamera zum Prisma: Durch die besondere Konstruktion der Anschlussadapter auf T2, EOS oder M48 sind drei Positionen des Prismas zum Kamerasensor möglich. Auch dadurch wird eine Abschattung durch das Prisma verhindert.
- Flexible Adaption an der Kameraseite durch passende Anschlussadapter auf T2, M42, M48 und EOS. Die Adapter verlängern die Baulänge des Off-Axis-Guiders nur um 1mm.
Anschluss an das Teleskop oder den KorrektorDer TSOAG16 hat an der Teleskopseite ein M48x0,75-Innengewinde. Dieses Gewinde ermöglicht eine flexible Adaption.
- Anschluss an 2" Steckhülsen: Mit einer 2"-Verlängerungshülse können Sie den TSOAG16 an beliebige 2"-Steckhülsen adaptieren.
- Anschluss an Korrektoren mit T2- oder M48-Gewinde. Der TSOAG16 kann direkt an Korrektoren mit M48-Anschlussgewinde geschraubt werden. Ein Adapter auf T2 ermöglicht die Adaption an Korrektoren mit T2-Anschluss.
- Weitere Anschlussmöglichkeiten z.B. an das M68x1-Zeiss-Level-Adaptersystem.
Adaption der Aufnahmekamera
Für den passenden Kameraanschluss benötigen Sie einen der optionalen Anschlussadapter. Die Adapter werden für den TSOAG16 gefertigt und passen ideal.
Die Adapter laufen konisch zu, dadurch ist immer eine optimale Position gewährleistet. Gleichzeitig können Sie die Kamera abnehmen, ohne sie abschrauben zu müssen. Die Anschlussadapter bauen beim 1mm auf.
- TSO-TSOAG9-T2: für alle weiteren Anschlüsse über das M42x0,75/T2-Gewinde
- TSO-TSOAG9-M42: Der M42x1-Anschluss wird hauptsächlich für eine kurzbauende Adaption von DSLR-Kameras hergenommen.
- TSO-TSOAG9-M48: für alle weiteren Anschlüsse über das M48x0,75/2"-Filtergewinde
- TSO-TSOAG9-EOS: ermöglicht den direkten Anschluss der Canon EOS DSLR-Kameras.

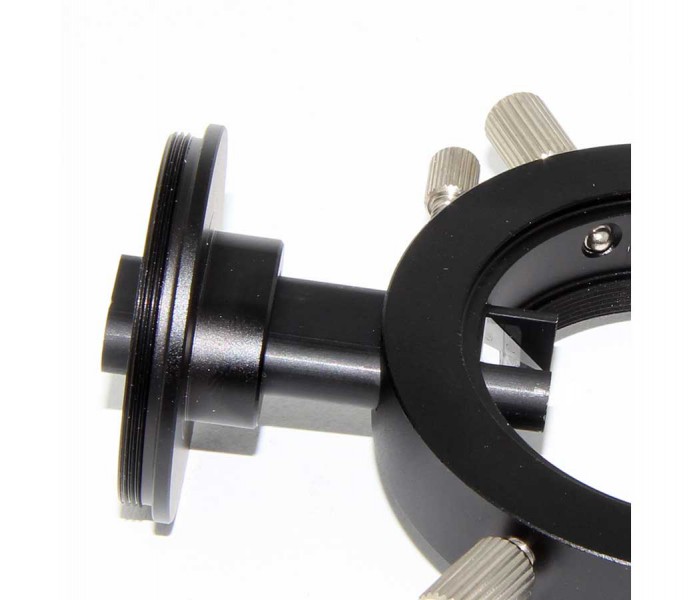

Abstände des Prismas
- Abstand Mitte Prisma zum seitlichen T2-Anschluss: 26 mm bis 40 mm verstellbar
- Abstand Mitte Prisma zur Fernrohrseite: 9 mm
- Abstand Mitte Prisma zur Kameraseite: 7 mm
Lieferumfang- TSOAG16 Off-Axis-Guider
- Kameraseitige Anschlüsse sind nicht im Lieferumfang enthalten
Produktspezifikation
| Gehäusematerial | Aluminium |
| Anschluss Okular | T2 Gewinde |
| Anschluss Teleskop | 2" und M48x0,75-Innengewinde |
| Baulänge | 16 mm vom Kameraadapter bis zum Gewinde an der Fernrohrseite |
| Anschluss Kamera | Schnellkupplung mit drei Schrauben - Durchmesser 51 mm - passend für Anschlussadapter |
| Freie Öffnung | 47 mm |
