TS Optics Gigant Off-Axis-Guider für ASA 3" Korrektoren - Baulänge nur 10mm

Passt direkt an die 3"-Korrektoren von ASA (Astro Systeme Austria)

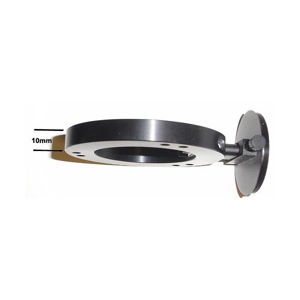

Der Gigant Off-Axis-Guider ist von Teleskop Service extra für die großen 3" ASA-Newton-Korrektoren entwickelt worden. Der Off-Axis-Guider wird direkt mit dem Korrektor verschraubt. Dadurch wird eine extrem kurze Bauhöhe von nur 10 mm erreicht. Trotzdem verkraftet der Guider problemlos auch sehr schwere Kameras mit Filterrädern bis zu 10 kg Gewicht.

Auf Wunsch kann der Off-Axis-Guider auch an andere Teleskopsysteme adaptiert werden.

Die Vorteile von Off-Axis-Guiding

Ein Off Axis Guider spart deutlich Gewicht gegenüber einem Leitrohr und die Sternabbildung wird meist besser, weil Verbiegungen des Leitrohres gegenüber dem Hauptrohr wegfallen. Es wird mit der gleichen Optik nachgeführt, mit der auch aufgenommen wird.

Die Vorteile

• freier Durchlass: 50mm - das reicht auch für sehr große Sensoren aus
• seitlicher Anschluss für den Autoguider über T2-Gewinde - der Autoguider kann individuell scharfgestellt werden
• das Prisma kann ebenfalls verstellt werden, um den optimalen Lichteinfall zu gewährleisten
• optisch wirksame Dicke des Off Axis Guiders ist nur 10 mm!
• besonders vielseitiges Anschlussystem sowohl kamera- als auch fernrohrseitig über Adapter
• Die extrem kurze Bauweise des Guiders ermöglicht eine problemlose Adaption an nahezu jedes optische System. Auch individuelle Maßanfertigung nach Ihren Vorgaben sind möglich.

Anschluss an das Teleskop

ASA 3"-Newton-Korrektoren
Der TS Gigant off Axis Guider passt direkt an die 3" ASA-Newton-Korrektoren. Die Bohrungen des ASA3KORRR (Reducer / Korrektor) und ASA3KORRW (WYNNE Korrektor) passen exakt. Der Guider wird über die M3-Schrauben mit den Korrektoren direkt verschraubt. Die passenden Senkkopflöcher sind vorhanden. Es sind drei Positionen um 120° versetzt möglich, damit erreichen Sie immer eine gute Orientierung des seitlichen Einblickes.

Individueller Adapter an alle gängigen Korrektoren, Flattener und direkt an Auszüge
Adapter an Ihre Korrektoren können nach Maß gefertigt werden; machen Sie eine  genaue Angabe des Anschlussgewindes (TSO-TSG-OAGAdap).

Anschluss der Kamera / Filterrad

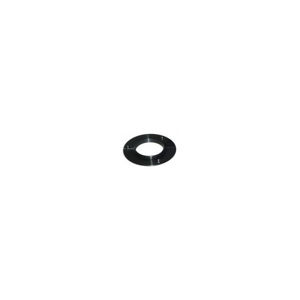

Als optimaler Anschluss hat sich die Adaption auf M48 (2"-Filtergewinde) bewährt. Der Anschlussadapter ASA3-M48 hat nur 4 mm Baulänge, wobei das M48-Gewinde nicht mitzählt. Der Adapter wird direkt über drei M4-Senkkopfschrauben mit dem Off-Axis-Guider verschraubt. Es sind drei Positionen (jeweils um 120° versetzt) möglich. Damit erreichen Sie immer eine optimal Positon der Kamera bzw. Filterrades zum Off-Axis-Guider.

Individuelle Adaption an andere Gewinde

Gerne bieten wir Ihnen auch an der Kameraseite Adaptionen nach Maß an Ihr gewünschtes Gewinde an. Wir benötigen natürlich das gewünschte Anschlussgewinde.

Technische Details

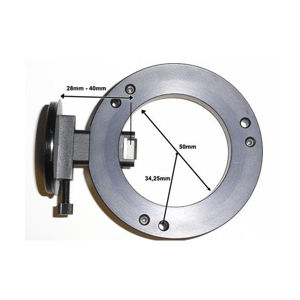

• freie Öffnung: 50 mm
• Prisma kann verstellt werden, je nach Größe des ausgeleuchteten und korrigierten Feldes
• seitlicher Anschluss für Autoguider: T2 mit individuellem Fokussierbereich 26 mm bis 38 mm
• Abstand Prisma zu Frontseite des Off-Axis-Guiders: 5 mm

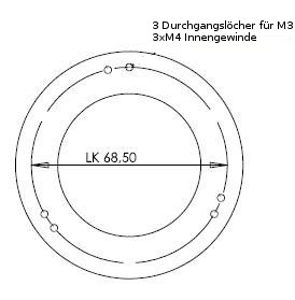

• Drei M4-Innengewinde mit beidseitig Senkkopf zur individuellen Adaption - LK 68,5 mm / Radius 34,25 mm
• Drei Durchgangslöcher ebenfalls mit Senkkopf zur individuellen Adaption - Abstand zu den Gewinden 9 mm

Lieferumfang

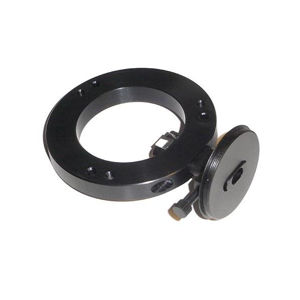

• TS Gigant Off-Axis-Guider mit seitlichem T2-Anschluss
