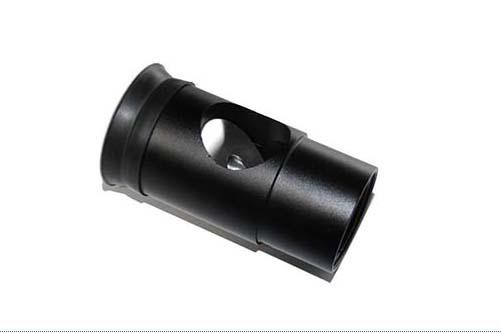

TS Optics 1,25" Cheshire Justierokular für Refraktoren und Newtons

Sehen Sie sofort, ob Ihr Fernrohr richtig kollimiert ist. Das 1,25" TS Cheshire ist eine effektive Kollimationshilfe, speziell für Refraktoren.

Justage Ihres Refraktors

Die Anwendung ist einfach. Verschließen Sie das Objektiv mit der Staubschutzkappe, entfernen Sie den Zenitspiegel und stecken Sie das Justierokular direkt in den Okularauszug. Der Okularauszug muss gut befestigt sein, nichts darf locker sein. Bei 2"-Auszügen verwenden Sie die Reduzierung auf 1,25". Richten Sie die seitliche Öffnung des Justierokulares gegen das Tageslicht. Sie können als Ersatz auch eine diffus eingestellte Taschenlampe verwenden.

Das Licht wird über den 45°-Spiegel in das Teleskop gelenkt und fällt auf die Oberflächen des Objektives. Von dort wird es reflektiert. Blicken Sie nun durch die kleine Öffnung am hinteren Ende des Okulares.

Sie werden Ringe sehen. Die Anzahl der Ringe entspricht der Anzahl der Linsen, aus denen Ihr Objektiv besteht. Jede Glas-Luft-Fläche, die dem Okularauszug zugewandt ist, produziert einen Ring. Das Ziel ist, die Ringe möglichst konzentrisch zu bekommen. Dann ist das Objektiv perfekt.
Am einfachsten ist es, wenn Ihr Refraktorobjektiv über Zug-Druckschrauben justierbar ist. Durch vorsichtiges seitliches Verschieben des Justierokulares erkennen Sie, in welche Richtung das Objektiv gekippt werden muss.

Wenn Sie die Ringe nicht konzentrisch bekommen, sind die Linsen zueinander verkippt. Dann sollten Sie den Lieferanten kontaktieren.

Sollte Ihr Refraktor über keine Justage-Möglichkeiten verfügen, können Sie mit dem Okular nur die Güte der Kollimation überprüfen.

Justage Ihres Newtons

Beim Newton müssen die Reflexionsbilder von Haupt- und Fangspiegel genau übereinanderliegen. Durch den exakt zentrischen Einblick hat man immer genau die richtige Einblicksposition.

Lieferumfang

• 1,25" Cheshire-Justierokular
