Daystar Quantum SE 0.8Ä H-Alpha Filter

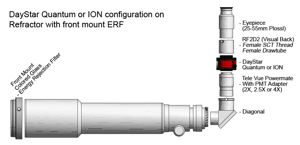

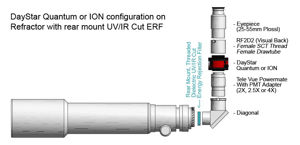

Das Filter ist fest in einem Präzisions-Gehäuse verbaut. Der Betrieb ist denkbar einfach. Das Filter wird zwischen Teleskop und Zenitspiegel montiert.
Am Besten funktioniert das Filter, wenn das Teleskop auf f/30 abgeblendet wird.
Um dies zu erreichen, gibt es zwei Wege:- Öffnung entsprechend reduzieren (mittels Maske - siehe Zubehör/Energieschutzfilter)
- Telezentrisches Barlowlinsensystem verwenden (je nach Instrument 2x oder 4x)

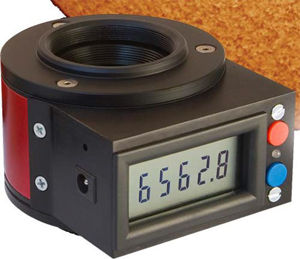

Das Filter wird mit 12V betrieben. Batteriebetrieb ist ebenso möglich. Im Lieferumfang befindet sich auch ein passendes Netzteil. Die H-Alpha Linie kann am Display auf 0.1Ä genau ablesen werden. Die rote und die blaue Taste verschiebt die Linie nach rechts oder Links. Hiermit kann auch eine Wellenlängeverschiebung (Dopplereffekt) gemessen werden. Am Gehäuse befindet sich auch eine serielle Schnittstell,e mit der die angezeigten Daten auf einen Computer übertragen werden können.
Das Filter wird in zwei Serien angeboten
- Quantus SE (Standard Version - für Amateurbeobachter vollkommen ausreichend)
- Quantum PE (professionelles Filter für Forschungszwecke)
DayStar Filter Quantum elektrische Spezifikationen:- Statusanzeige mit Wellenlängenauslesung und Bandpass-Steuertasten mit ± 1,0 Å Offset-fähig.
- Rote / gelbe / grüne LED-Statusleuchte, 3 mm Durchmesser.
- Grün = Normalbetrieb, Filter auf Band.
- Gelb = Aufwärmen des Filters, bitte warten.
- Rot = Fehler, schwache Batterie oder hohe Spannung.
- Nennversorgungsspannungseingang: 10-30V DC mit 5,5x2,1mm Buchse, typisch 10W bei 12V.
- Voll funktionsfähig mit umgekehrter Polarität. Maximaler Heizleistungsbedarf bei 2,5 Ampere.
- Überspannungs-, Überstrom- und Übertemperaturschutz
- AC-Wandadapter / Netzkabel enthalten: Weltweit 100-240V AC, 50-60Hz, 18W, 6 Fuß Kabel, mit geliefert
- ungeerdete austauschbare US-, Euro-, UK- und australische Stecker (je nach Land)
- Energieoptionen: Netzteil, Krokodilklemmen (nicht im Lieferumfang enthalten), Zigarettenanzünder (nicht im Lieferumfang enthalten)
- Betrieb mit europäischem 24VDC Kfz-Zigarettenanzünder.
- Temperaturregelung: ± 0,5 ° C (± 0,05Å)
- Temperaturregelungsmethode: PID (Proportional / Integral / Derivative).
- Betriebstemperaturbereich: 0 ° C bis + 40 ° C, 20-80% Luftfeuchtigkeit nicht kondensierend (* Für on-band Betrieb sollte die Temperatur die auf dem Etikett des Herstellers angegebene optimale Temperatur nicht überschreiten.)
- Die Standardheizung ist NICHT für den Einsatz im Vakuum zugelassen und ist NICHT strahlungsgehärtet.
- RoHS-konforme, bleifreie Elektronik.

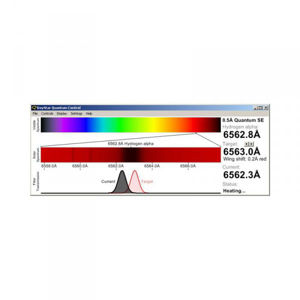

- RS232-Computerschnittstelle für zukünftige Filterstatus- und Offset-Steuerprogrammierung.
- Schwache Geräusche, die sich in Tonhöhe / Lautstärke ändern, sind normal
DayStar Filter optische Spezifikationen:- Nutzbare Öffnung: 32 mm. (1,25 ").
- Bandbreitenmessung: 19 mm. (0,75 ") zentrale Öffnung.
- Vollständig blockierte Durchlässigkeit: 4% -8% des polarisierten Lichts. Niedrigere Werte entsprechend enger Bandbreitenfilter.
- Off-Band-Unterdrückung: Mittlere optische Dichte größer als 6,0 von Röntgenstrahlen über 2,0 Mikrometer
- Optische Komponenten: BK-7 Klasse, das Etalon hat eine maximale Wellenfrontverzerrung von 1 / 4l @ 5461Å Hg.
- Luft-Glas-Schnittstellen sind in den Filteranordnungen entspiegelt.
Lieferunfang:
- QSE-P 0.7~0.9Ä Filtereinheit
- Netzteil
Produktspezifikation
|
Gewicht
|
ca. 500 g |
|
Passend für Teleskop
|
mit f/30 |
|
Freier Durchlass
|
32mm |
|
Abmessungen
|
D=76mm, L=43mm, L(mit Filter)=56mm |
|
Filterdichte
|
0.8Ä |
|
Anschluss (teleskopseitig)
|
Anschlussfertig für TeleVue Powermate PMT-Adapter 2x,2.5x oder 4x |
|
Anschluss Okular
|
VisualBack Adapter SC (RF2D2) dann auf 2" |
