ASKAR Off-Axis-Guider mit T2, M48 und M54 Anschlüssen an Teleskop- und Kameraseite

ASKAR Off-Axis-Guider mit T2, M48 und M54 Anschlüssen an Teleskop- und Kameraseite

Dieser Off-Axis-Guider von ASKAR überzeugt durch eine vielseitige Adaption für nahezu alle Teleskope und Kameras - verwendbar bis Vollformat.

  •  Anschlüsse an der Teleskopseite: M54x0,75, M48x0,75 und T2 (M42x0,75) Innengewinde
  •  Anschlüsse an der Kameraseite: M54x0,75, M48x0,75 und T2 (M42x0,75) Außengewinde
  •  Drei Orientierungen der Kamera zum Off-Axis-Guider sind möglich
  •  Die optisch wirksame Länge des OAG ist 19,5 mm, das Außengewinde an der Kameraseite zählt nicht mit.
  •  Genügend Platz für ein Filterrad oder Filterschublade zwischen OAG und der Kamera, auch für Korrektoren mit 55 mm Arbeitsabstand
  •  Seitlicher Anschuss 1,25" Steck und T2 Außengewinde mit Feinfokussierung - immer ein scharfer Leitstern
  •  Großes 10x10 mm Prisma für ein großes Feld für den Autoguider
  •  Das Prisma mit dem Prismenhalter können verstellt werden für bestmögliche Ausleuchtung
Hersteller : Sharpstar
Artikelnummer : TSO-ASOAGM54
Preis: 275,00 € inkl. MwSt. 19% (Deutschland)
Voraussichtliche Lieferzeit : 1-4 Tage
Produktbeschreibung

ASKAR Off-Axis-Guider mit universellem Adapterset

Der Off-Axis-Guider von ASKAR ermöglicht die Aufnahme und die Nachführung mit demselben Teleskop. Dadurch spart man Gewicht und man reduziert auch Fehlermöglichkeiten. Die Verarbeitung und die Anschlussmöglichkeiten dieses OAGs ermöglichen die Verwendung an nahezu jedem Teleskop und mit jeder Astrokamera. Durch die kurze Bauweise kann sogar eine Filterschublade oder ein Filterrad verwendet werden.

Schnellkupplung und drei Kamerapositionen:

Die kameraseitigen Adapter (T2, M48 und M54) werden mit drei Rändelschrauben geklemmt. Es stehen drei Positionen zur Verfügung, so kann man verhindern, daß bei größeren Sensoren das Prisma eine Abschattung verursacht. Zusätzlich kann die Kamera mit dem Adapter vom OAG getrennt werden, ohne lästiges Schrauben. Die Adaption funktioniert wie eine Schnellkupplung.

Flexibler Anschluss am Teleskop:

Auch an der Teleskopseite bietet der OAG bestmögliche Flexibilität. Der Grundkörper hat ein M54x0,75-Innengewinde. Im Lieferumfang enthalten sind Reduzierungen auf M48x0,75- und M42x0,75-(T2)-Innengewinde. Damit gelingt der Anschluss an alle gängigen Korrektoren und Teleskope.

Wie erreiche ich 55 mm Arbeitsabstand bei Astrokameras mit 17,5 mm Auflagemaß:

Das Auflagemaß bezeichnet immer den Abstand vom Anschlussgewinde an der Teleskopseite bis zum Sensor. Die meisten Astrokameras zum Beispiel von ZWO, TS-Optics, QHY, Touptec ... haben 17,5 mm Auflagemaß.

Der Off-Axis-Guider hat eine Dicke von 19,5 mm inklusive dem teleskopseitigen Anschlussadapter. Bei einem kameraseitigen Auflagemaß von 17,5 mm müssen also 18 mm zwischen Kamera und OAG überbrückt werden. Das kann man mit einfachen Verlängerungshülsen (siehe Zubehörbereich) machen oder man kann den Platz für eine Filterschublade oder ein Filterrad nutzen. Passende Filterhalter sind ebenfalls im Zubehörbereich verlinkt.

Scharfstellen des Autoguiders leicht gemacht:

Der Off-Axis-Guider bietet an der Seite einen M42x0,75- und 1,25"-Anschluss. Der OAG ist optimiert für Autoguider mit 1,25" Außendurchmesser, wie z.B. den Lodestar, die ZWO ASi120MINI oder ähnliche. Die Scharfstellung erfolgt einfach über die Mikrofokussierung.

Autoguider mit T2-Anschluss, wie z.B. der MGEN von Lacerta, müssen ohne die 1,25"-Halterung verwendet werden. Diese Guider werden direkt an das T2-Gewinde an der Basis angeschlossen.

Einsatz von Filtern zwischen Off-Axis-Guider und Kamera:

Filter sollten immer zwischen OAG und Kamera eingesetzt werden. So steht zum Nachführen die volle Lichtmenge zur Verfügung. Gerade Schmalbandfilter würden zu viel Licht abschneiden. Bei einem Arbeitsabstand von 55 mm und einem Kamera-Auflagemaß von 17,5 mm (Abstand Sensor zum Gewinde) stehen 18 mm zur Verfügung.

Unsere TSFSL TS-Optics Filterschubladen passen da ganz hervorragend rein. Mit 17-18 mm Länge sind diese Schubladen ideal für den Filterwechsel geeignet. Filterräder wären mit mindestens 20 mm Länge zu lang für Korrektoren mit 55 mm Arbeitsabstand. Das gilt natürlich nicht für Korrektoren mit längerem Abstand oder Teleskope mit integriertem Korrektor, wie z.B. Flatfield-Apos.

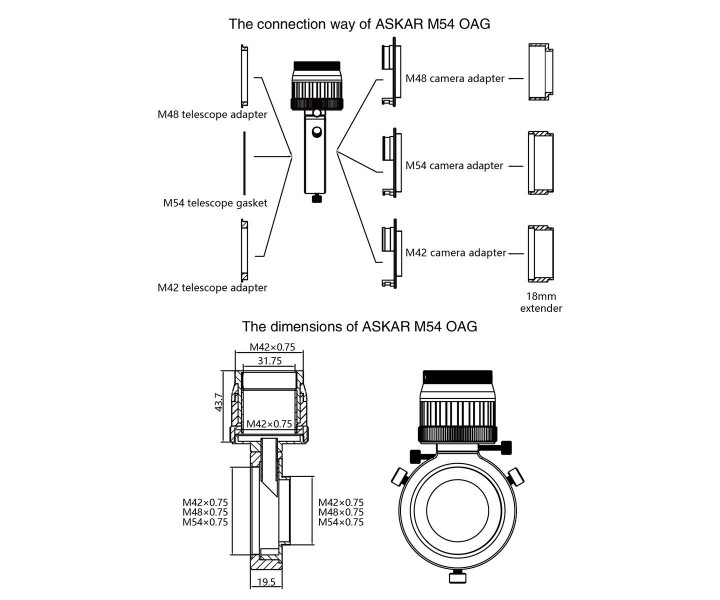

Lieferumfang:

  • Off-Axis-Guider

  • Teleskopadapter auf M48 und T2

  • Abstimmring für M54

  • Kameraadapter auf M54, M48 und T2

Produktspezifikation
Anschluss Kamera T2, M48x0,75 und M54x0,75 Außengewinde
Anschluss Teleskop T2, M48x0,75 und M54x0,75 Innengewinde (das M54 Innengewinde ist im OAG)
Länge 19,5 mm inkl. Anschlussadapter (das kameraseitige Außengewinde zählt nicht mit)
