NEU 30nm FWHM super schmale Bandbreite und OD5 Blocking !
Der Altair Dichroic Solar Energy Rejection Filter (D-ERF) schützt Ihr Teleskop und Ihre Sonnenbeobachtungsausrüstung vor übermäßiger Hitzeentwicklung bei der Sonnenbeobachtung mit Ihrem Daystar Hydrogen Alpha Quark oder anderen Hydrogen Alpha Etalon Filtern.
HINWEIS: Dies ist nur das Filterglas-Element. Bitte kontaktieren Sie uns für Montageoptionen, einschließlich Halterungen für Altair 125mm und 130mm Refraktoren.
Spezielle Beschichtungen blockieren infrarotes und ultraviolettes Licht sowie den größten Teil des unerwünschten Emissionsspektrums der Sonne, so dass nur die gewünschten Wasserstoff-Alpha-Wellenlängen für die Sonnenbeobachtung mit Ihrem Etalon-Filter eines Drittanbieters zur Verfügung stehen.
HINWEIS: Dieser D-ERF-Filter kann nicht allein verwendet werden. Er kann NUR in Verbindung mit einem Daystar Quark oder einem ähnlichen Produkt verwendet werden, das seine eigenen, vollständig blockierenden Filter eingebaut hat. Schwere Augenschäden sind die Folge, wenn dieses Produkt an einem Teleskop ohne ein professionelles Etalon-Produkt (wie z. B. das Quark) mit eigenen Sperrfiltern am Okularende des Teleskops verwendet wird. Wenden Sie sich im Zweifelsfall vor der Bestellung an Altair Astro oder Ihren Händler, um eine Klärung herbeizuführen.
- Reduziert ca. 95-98% der Wärme, die die Optik erreicht, um zu verhindern, dass Etalon aus dem Band driftet.
- Extra schmaler 30nm FHWM Bandpass bei H-alpha (H) Wellenlänge von 656,28 nm Toleranz ~1,5%
- Transmission: 94% Transmission bei CWL 656,28 nm Toleranz ~1,5%
- UVIR-Blockierung Durchschnittliche OD5 0,001% Transmission @200-1100nm, wodurch die Wärme um über 98% reduziert wird (die verbleibende Energie ist sehr gering und trägt nicht zur Erwärmung bei. Sie wird zusätzlich von Ihrem Daystar Quark blockiert). Die OD-Messung schließt 60 nm des sichtbaren Spektrums aus, das sich auf CWL konzentriert.
- Sichtbares Licht wird blockiert: Durchschnittliche OD5 0,001% bei 400-700nm, um Reflexionseffekte und über 95% der Wärme zu reduzieren. Die OD-Messung schließt 60 nm des sichtbaren Spektrums, zentriert auf CWL, aus.

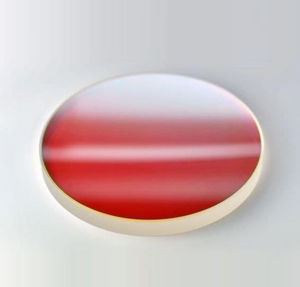

- Durchmesser 120 mm, Dicke 14,0 mm, erforderlich, um die beste Oberflächengenauigkeit zu erreichen.
- BK7-Glas mit mehrschichtigen dichroitischen Beschichtungen und superharter SiO2-Schutzschicht zur Abdichtung gegen Feuchtigkeit und zum Schutz vor Kratzern.
Vorteile der Verwendung eines ERF bei Teleskopen von 4" oder größer:- Reduziert die Wärmeentwicklung um ca. 95-98%, bevor sie in das Teleskop eindringt, was zu einem schärferen Bild und keinem Wärmeschleier durch Luftströmungen im Teleskoprohr führt.
- Reduziert die Hitzeeinwirkung auf Ihre Ausrüstung und Ihr Etalon und verlängert so die Lebensdauer des Produkts.
- Verringert die Erwärmung Ihres Etalons, was die Gefahr einer Bandpassverschiebung verringert. Wenn Sie Ihr Etalon auf dem Band halten, können Sie längere Bildgebungssitzungen sowie längere Animationssequenzen mit gleichmäßigerem Erscheinungsbild zwischen den einzelnen Bildern durchführen, so dass Sie sich nur noch um die Wolken kümmern müssen, ohne dass es zu einer Temperaturdrift kommt. Beispiel einer Solar Hydrogen Alpha Animation mit Altair ERF (öffnet neues Fenster).
WICHTIGE SICHERHEITSINFORMATIONEN: Ein ERF darf NUR für die visuelle Beobachtung oder Abbildung mit einem Daystar Quark oder einem anderen professionell hergestellten Etalon VOR dem Teleskopokular verwendet werden. Jedes Etalon muss mit vollständig blockierenden Filtern ausgestattet sein. Im Zweifelsfall sollten Sie einen Fachmann fragen. Ein ERF kann nicht mit einem Standard-Wasserstoff-Alpha-Filter verwendet werden, wie er für Deepsky-Abbildungen eingesetzt wird. Schauen Sie niemals nur mit dem ERF in die Sonne - dauerhafte Augenschäden sind die Folge. Verwenden Sie niemals eine Kamera, wenn nur der ERF eingesetzt ist, da der Kamerasensor beschädigt werden kann. Denken Sie daran, Ihr Sucherfernrohr abzudecken, damit Sie nicht versehentlich durch es in die Sonne schauen. Wir empfehlen den Altair Solar Finder, der die sicherste Methode ist, Ihr Teleskop auf die Sonne auszurichten. Setzen Sie den ERF immer zuerst auf das Teleskop und vergewissern Sie sich, dass Ihre gesamte Ausrüstung korrekt installiert ist, bevor Sie das Teleskop auf die Sonne ausrichten. Wenden Sie sich im Zweifelsfall an den Hersteller.
Technische Informationen zum D-ERF Filter: ERF-Glas mit einem Durchmesser von 120 mm und einer Dicke von 12,0 mm ergibt bei Montage in einem optionalen ERF-Halter in der Regel eine klare Öffnung von 152 mm / 6" Durchmesser, da der äußere Rand zum Halten des Filters verwendet wird. Das Glassubstrat ist je nach Verfügbarkeit russisches K8 oder deutsches BK7. Die Spezifikation des Glasrohlings ist eine 8-Wellen-Oberflächengenauigkeit, die vor der Beschichtung mit 30 Bogensekunden Parallelität optisch poliert wird. Der Filter ist 12 mm dick, um die Oberflächengenauigkeit während des Beschichtungsprozesses zu gewährleisten. Die mehrschichtigen dielektrischen Beschichtungen werden durch eine zähe Silizium-SiO2-Beschichtung geschützt und das Glas getempert, um frei von Schlieren zu sein, die innere Spannungen darstellen und die Bildqualität beeinträchtigen. Durch diesen Prozess können manchmal 2-3 sehr kleine Bläschen im Inneren des Glases entstehen, die in der Regel zwischen 0,2 und 0,5 mm lang sind und die Bildqualität in keiner Weise beeinträchtigen. Die Kanten sind zum Schutz der Beschichtungen geschliffen und abgeschrägt.

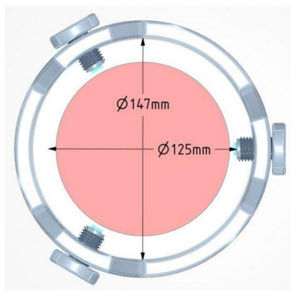

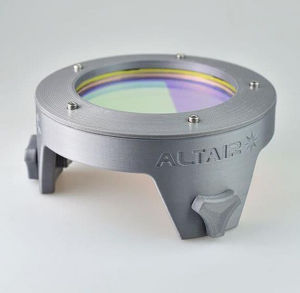

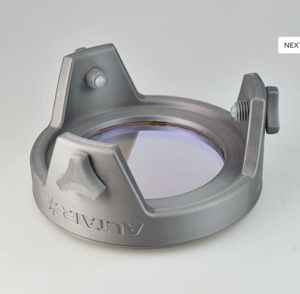

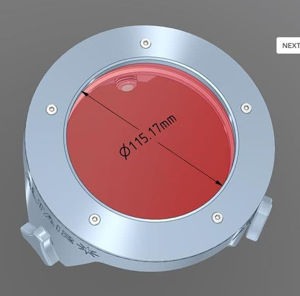

Optionales Gehäuse: Ein optionales Qualitätsgehäuse kann für Ihr Altair D-ERF erworben werden. Bitte geben Sie uns Ihren Taupunktdurchmesser in mm an. Sie können auch Ihr eigenes Gehäuse aus verschiedenen Materialien bauen.
Reinigung des D-ERF: Verwenden Sie die gleiche Methode wie bei der Reinigung jedes anderen astronomischen Filters.
Zunächst wird überschüssiger Staub durch Ausblasen mit einer Blase entfernt (keine Druckluft verwenden).Um hartnäckige fettige Ablagerungen oder Pollenflecken zu entfernen, können Sie Baader Wonder Fluid (separat zu bestellen) oder Zeiss oder ein anderes professionelles optisches Fluid und optische Tücher verwenden.Wischen Sie vorsichtig von der Mitte zum Rand und rollen Sie dabei das Tuch, um den Staub aufzufangen.
Produktspezifikation
| Halbwertsbreite | 30nm |
| Dicke des Filters | 14mm |
| Filtergewinde / Größe | 120mm |
